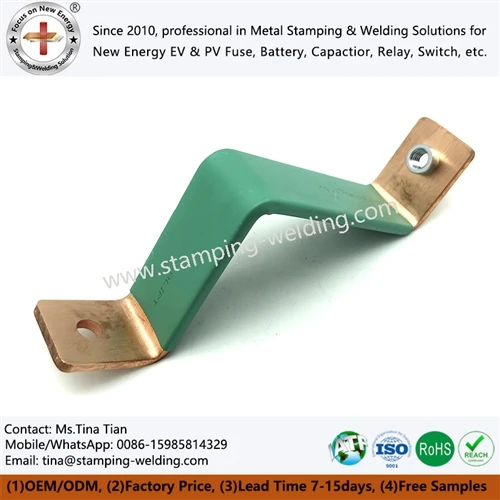

Conectores de expansão de cobre flexíveis-de alta corrente para eletrolisadores e fundição pesada

Um barramento eletrolisador 5000A+ não pode ser tratado como um condutor de cobre rígido quando a ciclagem térmica repetida altera a distância entre os terminais fixos. Uma junta de expansão de cobre flexível construída a partir de finas folhas de cobre absorve o movimento axial enquanto mantém um caminho de corrente de baixa{3}}resistência; a soldagem por difusão molecular pode unir folhas de cobre de 0,1 mm sem fluxo de brasagem ou solda. Para eletrolisadores de alta-corrente e equipamentos de fundição pesada, o objetivo do projeto não é apenas flexibilidade, mas resistência controlada, densidade de corrente, aumento de temperatura, deslocamento mecânico e integridade das juntas.





























































A perda elétrica de uma conexão de{0}alta corrente é a seguinte:

P = I²R

A 5.000 A, mesmo uma resistência de 20 μΩ produz aproximadamente 500 W de calor na conexão. Isso faz com que a queda de tensão no nível de milivolts e a resistência no nível de micro-ohm- sejam variáveis ​​de projeto relevantes, em vez de itens de inspeção secundários.



Caminhos de corrente 5000A+ e 100% de condutividade de cobre IACS

Para sistemas eletrolisadores CC de alta-corrente, o cobre geralmente é selecionado porque o cobre elétrico de alta-pureza fornece condutividade muito alta e suporta caminhos de corrente compactos.



Parâmetro	Consideração típica de engenharia
Classificação atual	5.000 A+ contínuo ou específico-da aplicação
Material de cobre	C1100 / cobre de{1}alta condutividade
Condutividade	Até aproximadamente 100% IACS para material C1100 adequado
Espessura da folha	0,1 mm por camada de folha
Estrutura conjunta	Múltiplas folhas de cobre paralelas
Função principal	Compensação de expansão térmica e transferência de corrente
Perda elétrica	Determinado pela resistência, área de contato e distribuição de corrente
Inspeção	Verificações dimensionais, de resistência elétrica e de integridade da solda



Uma estrutura de folha multi{0}}camadas distribui a tensão mecânica por diversas camadas finas de cobre. Em vez de forçar uma barra rígida de cobre a absorver o deslocamento térmico, as folhas individuais flexionam de forma independente.



Isso é particularmente relevante para pilhas de eletrolisadores, conexões de retificadores, sistemas de barramento CC e equipamentos de fornos de alta-corrente, onde a temperatura do condutor pode mudar significativamente entre a inicialização, a operação estável e o desligamento.



Folhas de cobre de 0,1 mm e soldagem por difusão molecular sem fluxo

Um Shunt de cobre soldado por difusão usa folhas de cobre empilhadas que são unidas por meio de pressão controlada e energia térmica. O objetivo é criar uma ligação metalúrgica através da interface da folha, em vez de depender de uma solda ou liga de brasagem separada.



Para folhas de cobre de 0,1 mm, o controle do processo torna-se importante porque a folha é fina o suficiente para que a condição da superfície, planicidade, distribuição de pressão e oxidação influenciem a interface ligada.



Um processo de soldagem-por difusão controlada normalmente considera:

Pureza do cobre e condutividade elétrica
Espessura da folha e contagem de camadas
Limpeza da superfície antes de aderir
Pressão de contato em toda a área de colagem
Temperatura de soldagem e tempo de permanência
Deformação local da pilha de folhas
Formação de óxido durante o aquecimento
Continuidade-de área vinculada
Resistência elétrica após soldagem
Resistência mecânica e comportamento à fadiga



A conexão resultante não contém nenhuma camada de solda convencional que possa introduzir uma interface elétrica ou térmica adicional.



Para aplicações-de alta corrente, o objetivo é uma ampla conexão metalúrgica com transferência de corrente consistente em toda a área de sobreposição projetada.

















































































Controle de processo baseado em IEC 60269 e IATF 16949-para juntas de alta corrente



A rota de produção deve separar o controle de materiais, conformação, união e inspeção final. Para compradores industriais, a evidência de qualidade relevante deve estar vinculada à aplicação real e aos requisitos de desenho, em vez de um certificado de material genérico.



Os controles típicos incluem:

Verificação do material - grau, espessura e condutividade do cobre.
Preparação da folha - precisão dimensional, condição e limpeza da superfície.
Controle de empilhamento - contagem de folhas, orientação e sobreposição projetada.
Soldagem por difusão - controle de pressão, temperatura e ciclo.
Formando - comprimento de expansão final, largura, posição do furo e geometria terminal.
Inspeção elétrica - medição de resistência ou queda de tensão-.
Inspeção mecânica - integridade da solda e verificação dimensional.
Controle de qualidade final - inspeção CMM, inspeção visual e documentação PPAP específica-do cliente.



Para sistemas de qualidade-derivados de automóveis, a disciplina de processo IATF 16949 e a documentação PPAP nível 3 podem ser aplicadas quando especificado pelo cliente. Para projetos de eletrolisadores industriais, o plano de inspeção deve estar alinhado com o desenho aprovado, as especificações técnicas e as normas elétricas aplicáveis.



Solicite avaliação e orçamento gratuitos do DFM





Uma barra rígida de cobre possui um coeficiente de expansão térmica definido. Quando os seus dois pontos de montagem são restringidos mecanicamente, a mudança de temperatura cria deslocamento e tensão em vez de movimento livre.



Para um condutor com comprimento L, a expansão térmica aproximada é:

ΔL = × L × ΔT

onde:



ΔL=deslocamento térmico
= coeficiente de expansão térmica
L=comprimento original do condutor
ΔT=mudança de temperatura



Para o cobre, o coeficiente é de aproximadamente 16–17 × 10⁻⁶/K dependendo do material e da faixa de temperatura.

Por exemplo, um condutor de cobre de 500 mm sujeito a um aumento de temperatura de 100 K pode experimentar aproximadamente:

ΔL ≈ 0,82 mm

Uma conexão rígida deve acomodar esse movimento através da estrutura circundante, dos furos de montagem, da deformação do terminal ou da tensão do condutor. Em vez disso, uma junta de expansão flexível de cobre incorpora conformidade mecânica diretamente na conexão elétrica.



Expansão de cobre 16–17 × 10⁻⁶/K e compensação de ciclo-térmico

A seção flexível é normalmente projetada como uma pilha de folhas finas de cobre, em vez de uma única placa espessa de cobre.



Construção	Comportamento mecânico	Caminho elétrico	Consideração típica de aplicação
Barra de cobre rígida C1100	Baixa flexibilidade	Condutor direto	Geometria fixa
Pilha de folha de cobre laminada	Alta flexibilidade axial	Caminhos paralelos	Movimento térmico
Conector de cobre trançado	Alta flexibilidade	Múltiplos fios	Movimento dinâmico
Derivação de difusão-de cobre soldado	Seção de folha flexível com terminais colados	Junta metalúrgica-de grande área	Sistemas CC-de alta corrente



A pilha de folhas permite flexão e movimento axial sem exigir a deformação de toda a estrutura do terminal.

Para um barramento de eletrolisador, a junta de expansão deve, portanto, ser especificada em mais do que sua corrente nominal. O desenho de engenharia deve definir:

Corrente contínua
Corrente de pico
Temperatura ambiente
Temperatura do condutor
Ciclo térmico esperado
Movimento máximo
Raio mínimo de curvatura
Geometria-do furo terminal
Direção de montagem
Envelope de instalação disponível
Resistência elétrica necessária ou queda de tensão

5000A+ Densidade de Corrente e Dissipação de Calor

A 5.000 A, a distribuição de corrente em um conector flexível depende da seção transversal-condutiva efetiva e da geometria da interface.

Aumentar o número de camadas de folha de cobre aumenta a área condutora disponível. No entanto, a simples adição de folha não garante uma distribuição uniforme da corrente.

A transição terminal é particularmente importante. Se a corrente entrar em uma pilha de folhas através de uma área estreita, a densidade da corrente local poderá aumentar perto da região de transição.

Por esse motivo, a largura do terminal, a sobreposição da folha, a área de solda e a geometria do-furo de montagem devem ser avaliadas em conjunto.



Uma revisão prática do projeto deve examinar:

Corrente → terminal → zona ligada → pilha de folhas → zona ligada → terminal

em vez de avaliar a seção da folha isoladamente.



Resistência de 20μΩ e perda I²R em 5000A

O efeito da resistência conjunta torna-se significativo em correntes elevadas.



Resistência articular	Queda de tensão em 5000A	Perda de energia em 5000A
5 μΩ	25mV	125 W
10 μΩ	50mV	250 W
20 μΩ	100mV	500 W
30 μΩ	150mV	750 W
50 μΩ	250 mV	1,250 W



Esses valores demonstram por que a resistência de contato e a resistência de solda devem ser incluídas no plano de verificação do projeto.



Uma redução de 20 μΩ para 10 μΩ não reduz apenas a queda de tensão medida em 50 mV. A 5.000 A, também reduz a perda resistiva teórica em aproximadamente 250 W nessa conexão.



O desempenho real do campo também depende da temperatura do condutor, da pressão de contato, da condição da superfície, da forma de onda da corrente e da geometria da instalação.



Baixar especificação de design de barramento







Conjuntos de folhas de cobre finas exigem controles dimensionais diferentes das barras de cobre usinadas convencionais.



As dimensões críticas não estão limitadas ao comprimento e largura totais. Para um conector de expansão, a espessura da folha, a altura da pilha, o nivelamento do terminal, a posição do furo, a largura da solda e a geometria-de comprimento livre influenciam a instalação e o desempenho elétrico.



Inspeção CMM de ±0,01 mm para terminais de cobre

Para componentes terminais de precisão, as dimensões selecionadas podem ser controladas até ±0,01 mm quando exigido pelo desenho aprovado e pela capacidade de fabricação.

A inspeção CMM pode verificar:

Posição do furo-de montagem
Largura do terminal
Comprimento total
Paralelismo
Planicidade
Distância-do furo-à borda
Geometria terminal soldada
Perfil formado



A estratégia de inspeção deve distinguir entre dimensões que afetam a instalação elétrica e dimensões que afetam a folga mecânica.



Por exemplo, uma tolerância posicional de-furo de montagem pode afetar diretamente o alinhamento da montagem, enquanto uma dimensão de comprimento-livre de folha afeta o movimento térmico disponível.



Cobre C1100 e Latão C2680: Seleção de materiais 100% IACS

Cobre e latão não devem ser tratados como materiais terminais intercambiáveis.


Propriedade	C1100 Cobre Puro	C2680 Latão
Condutividade elétrica	Alto; notas adequadas podem se aproximar de 100% IACS	Inferior a C1100
Principal vantagem	Baixa resistência elétrica	Maior resistência mecânica e comportamento de conformação
Condutor-de alta corrente	Preferido	Dependente-do aplicativo
Condutividade térmica	Alto	Mais baixo
Uso típico	Barramentos, folhas, shunts	Terminais, peças elétricas estruturais
Alta-perda de corrente	Inferior para geometria equivalente	Maior para geometria equivalente
Driver de seleção de materiais	Desempenho elétrico	Requisitos mecânicos/de conformação



Para um caminho de corrente de 5000A+, o C1100 é geralmente o material de partida quando a condutividade elétrica domina o projeto. O latão pode ser considerado onde a rigidez terminal, a resistência ao desgaste ou os requisitos de formação justificam seu uso.



A seleção final deve ser baseada nos requisitos elétricos, mecânicos e ambientais do cliente.



Requisitos dielétricos de 15kV/mm para conjuntos isolados de alta-corrente

Quando o conector flexível de cobre for instalado dentro de um invólucro isolado, o isolamento deverá ser avaliado separadamente do condutor de cobre.

Os possíveis sistemas de isolamento incluem:

Revestimento em pó epóxi
Isolamento de polímero laminado
Filme PET
Filme de poliimida
PVC ou outros materiais isolantes{0}específicos para aplicações



A especificação dielétrica relevante deve ser declarada como um requisito de teste, em vez de ser assumida apenas pelo nome do material.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, juntamente com espessura de isolamento, distância de fuga, folga e envelhecimento ambiental.



Para equipamentos eletrolisadores de alta-tensão, a montagem completa-e não apenas o material de revestimento-deve ser considerada durante a qualificação dielétrica.







Retificadores eletrolisadores, sistemas de produção de hidrogênio e equipamentos de fundição pesada raramente compartilham envelopes de barramento idênticos. Um conector flexível pode, portanto, exigir terminais deslocados, larguras de terminais desiguais, pilhas de folhas escalonadas, superfícies de montagem angulares ou seções de expansão assimétricas.



O processo de engenharia deve começar com o desenho do cliente e o envelope de instalação, em vez de forçar a aplicação a uma geometria de conector padrão.



Revisão de 5000A+ DFM para derivações de cobre offset e assimétricas

Uma revisão do DFM deve examinar:

Direção-de entrada atual
Área de contato do terminal
Diâmetro do furo e tolerância posicional
Contagem de camadas-folhadas
Largura da folha
Comprimento livre flexível
Movimento necessário
Direção da curvatura
Deslocamento terminal
Dimensões da área-soldada
Liberação de instalação

Um projeto assimétrico pode ser eletricamente aceitável e ao mesmo tempo criar tensão mecânica excessiva se o eixo de movimento neutro estiver mal posicionado.

Por esse motivo, o deslocamento mecânico e a distribuição de corrente elétrica devem ser revisados ​​em conjunto.



Em-rebitagem e controle de posição terminal de ±0,01 mm

Onde os terminais de cobre incorporam componentes metálicos auxiliares,-a rebitagem interna, a estampagem ou a formação secundária podem ser integradas ao processo de fabricação.

Os controles de processo típicos incluem:

Carimbo progressivo ou blanking
Controle de altura-de rebarbas
Formando
Em-fascinação quando aplicável
Preparação de folha de cobre
Soldagem por difusão
Formação de terminais
Tratamento de superfície ou isolamento
Inspeção CMM
Verificação elétrica e mecânica

Para componentes estampados com precisão, o desgaste das ferramentas deve ser monitorado em relação às dimensões críticas, em vez de depender apenas de uma declaração de vida-nominal do molde.



Documentação PPAP Nível 3 e IATF 16949 para Produção em Volume

Para projetos automotivos ou derivados-de automóveis, a documentação PPAP pode incluir:

Registros de projeto
Documentação de mudança de engenharia
Diagrama de fluxo do processo
PFMEA
Plano de controle
Análise do sistema de medição
Resultados dimensionais
Resultados de testes de materiais e desempenho
Estudos iniciais do processo
Amostra de peças de produção
Aprovação de aparência quando aplicável
Garantia de envio de peças

O PPAP Nível 3 é comumente usado quando um pacote completo de envio é solicitado pelo cliente.

Para aplicações industriais de eletrolisadores e fundição, a documentação pode ser adaptada ao acordo de qualidade do cliente, em vez de aplicar automaticamente uma estrutura PPAP automotiva.



Solicite avaliação e orçamento gratuitos do DFM





As juntas de dilatação-de alta corrente devem ser validadas de acordo com os modos reais de falha elétrica e mecânica da aplicação.

O plano de inspeção deve abranger tanto o material de cobre quanto o conector acabado.



5000A+ Resistência elétrica e temperatura-Validação de aumento

Um programa de validação de produção pode incluir:



Teste	Finalidade de engenharia
Resistência CC	Verifique a resistência do condutor e da junta
Medição-de queda de tensão	Quantifique a perda elétrica sob a corrente especificada
Teste de aumento-de temperatura	Avalie o desempenho térmico
Ciclismo térmico	Verifique a compensação mecânica
Inspeção de integridade de solda	Verifique a continuidade-da área vinculada
Inspeção dimensional	Confirme a conformidade do desenho
Medição CMM	Verifique a geometria crítica
Resistência de isolamento	Verifique o isolamento elétrico
Resistência dielétrica	Verifique o sistema de isolamento
Testes ambientais	Avalie as condições operacionais especificadas



A corrente exata, a duração do teste e os limites de aceitação devem ser estabelecidos a partir da especificação do produto.



Teste de ciclo térmico e de corrente contínua de 5.000 A-

Para um conector de expansão de{0}alta corrente, uma sequência de validação útil é:

Resistência inicial → carga de corrente controlada → estabilização de temperatura → desligamento → resfriamento → ciclo térmico → resistência final

A comparação entre a resistência inicial e pós{0}}do teste pode revelar degradação que uma inspeção unidimensional não consegue detectar.

Um conector que permanece dimensionalmente aceitável, mas desenvolve resistência de interface crescente, ainda pode se tornar um ponto de falha térmica durante operação-de longa duração.


EN 45545 e UL 94 V-0 para seleção de isolamento

Para equipamentos instalados em sistemas de transporte ou elétricos fechados, os requisitos de isolamento podem envolver padrões específicos de{{0}retardamento de chama ou fumaça/toxicidade.

Dependendo da aplicação final, as especificações podem fazer referência a:

UL 94 V-0
EN 45545
Requisitos de resistência dielétrica
Resistência de isolamento
Rastejamento e liberação
Classe de temperatura
Resistência química
Envelhecimento ambiental

Esses padrões deverão ser atribuídos de acordo com a categoria do equipamento e o mercado de destino. Um certificado de material por si só não estabelece a conformidade do conjunto acabado.





A construção correta depende da corrente, movimento, temperatura, geometria de instalação e requisitos de validação.



Exigência	Direção de engenharia recomendada
5000A+ CC contínua	Folha de cobre C1100 multi-camadas
Alto movimento térmico	Seção livre flexível mais longa
Espaço de instalação limitado	Geometria compacta de folha multi-camadas
Baixa resistência elétrica	Cobre de alta-condutividade e grande área ligada
Ciclagem térmica repetida	Pilha de folhas flexível com movimento controlado
Pontos de montagem deslocados	Geometria terminal formada/assimétrica
Gabinete de alta-tensão	Isolamento, escoamento e folga definidos
Sistema de qualidade automotiva	IATF 16949/PPAP Nível 3 conforme especificado
Geometria terminal de precisão	Inspeção CMM
Junção de cobre-sem fluxo	Soldagem por difusão molecular
Proteção contra corrosão	Tratamento de superfície-específico da aplicação
Alta carga mecânica	Geometria terminal e otimização da área de solda



A Junta de Expansão de Cobre Flexível deve, portanto, ser especificada como um componente eletro-mecânico completo, e não simplesmente como uma peça de cobre flexível.





Para uma avaliação precisa do DFM, o pacote de compra deve fornecer:



Corrente contínua nominal
Corrente operacional máxima
Aplicação CC ou CA
Tensão operacional
Temperatura ambiente
Temperatura máxima do condutor
Faixa do ciclo-térmico
Movimento necessário
Comprimento livre do conector
Dimensões terminais
Padrão de furo
Grau de cobre
Espessura da folha
Requisito de isolamento
Requisito de-tratamento de superfície
Alvo de resistência elétrica
Limite de aumento-de temperatura
Quantidade e demanda anual
Padrão de inspeção exigido
Requisito PPAP
Requisitos de embalagem



Um desenho, arquivo STEP ou desenho dimensional 2D é suficiente para uma revisão inicial da capacidade de fabricação.



Para aplicações acima de 5.000 A, o conector deve ser avaliado como parte do caminho completo da corrente. A geometria do barramento, as interfaces dos terminais, o hardware de montagem e as condições de resfriamento podem alterar materialmente a resistência medida e o aumento da temperatura.





Que informações são necessárias para cotar uma junta de dilatação flexível de cobre 5000A+?

Forneça corrente nominal, tensão, grau de cobre, espessura da folha, dimensões do terminal, padrão de-furo de montagem, movimento térmico, faixa de temperatura, requisitos de isolamento e quantidade anual. Um desenho 2D ou arquivo STEP permite uma revisão DFM mais precisa.



Pode 0,1 mmfolha de cobre ser soldada por difusãosem solda ou fluxo de brasagem?

Sim. Folhas de cobre empilhadas de 0,1 mm podem ser unidas usando soldagem por difusão molecular controlada. O processo utiliza pressão e energia térmica para formar uma ligação metalúrgica sem solda convencional ou camada de fluxo.



As juntas de dilatação de cobre com formato-personalizado podem ser fornecidas com PPAP Nível 3?

Sim. Quando solicitado pelo cliente, a produção pode ser organizada em torno da documentação PPAP Nível 3, incluindo resultados dimensionais, registros de materiais, fluxo de processo, PFMEA, plano de controle e dados de validação de desempenho.
