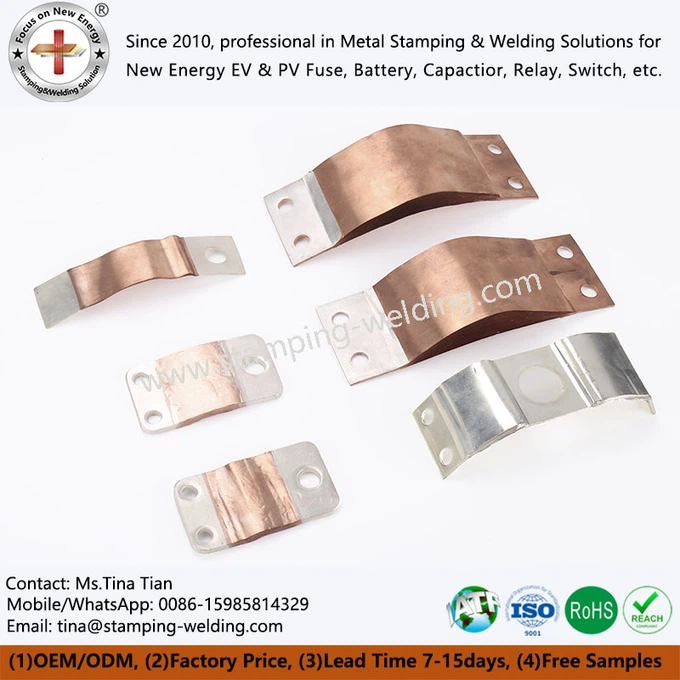

Processo de fabricação para controle de qualidade do barramento de papel alumínio laminado de cobre

A estabilidade da qualidade da folha de cobre de várias camadas de camadas decorre de barbas flexíveis da fabricação de precisão e controle abrangente de processos. O polimento eletrolítico (AR menor ou igual a 0,1μm) é usado durante o pré -tratamento com papel alumínio para remover óxidos de superfície e rebarbas, garantindo condutividade uniforme. A camada de isolamento é cortada com uma precisão de ± 0,1 mm para evitar fraquezas de isolamento causadas pelo desalinhamento. O processo de laminação utiliza prensagem a quente a vácuo (temperatura de 150 graus ± 5 graus, pressão 1,5MPa ± 0,2MPa) para minimizar as bolhas de ar entre camadas para menos ou igual a 0,1%, garantindo um caminho de dissipação de calor suave.





























































A precisão dos estágios de moldagem e processamento afeta diretamente a compatibilidade de instalação:O perfuração do CNC (tolerância ± 0,05 mm) garante um ajuste preciso entre os orifícios do terminal e o conector macio laminado flexível; O corte a laser é usado para tratamento de borda livre de broca para evitar arranhões na camada de isolamento.



Os processos de tratamento de superfície são personalizados para aplicações específicas:A camada de revestimento passa um teste de pulverização de sal (500 horas) sem ferrugem; A camada de revestimento de ouro (espessura maior ou igual a 0,5μm) foi projetada para conectar e desconectar de alta frequência, mantendo uma resistência de contato estável abaixo de 0,5mΩ.



O sistema de inspeção de qualidade abrange a verificação multidimensional:O teste de resistência ao CC usa o método de quatro terminais (precisão ± 0,1%), com uma taxa de amostragem de 10% por lote; O teste de ciclagem de temperatura (-40 a 125 graus, 1000 ciclos) garante uma taxa de mudança de impedância menor ou igual a 5%; e teste de força mecânica (resistência à tração maior ou igual a 200MPa) garante que a folha de cobre seja livre de rachaduras. As empresas líderes do setor implementaram rastreabilidade digital, usando o sistema MES para registrar parâmetros de laminação e testar dados para cada lote, apoiando consultas de rastreabilidade do cliente.









Para compras de engenharia, a seleção científica requer um modelo tridimensional de "Power - Space - Environment".



O primeiro passo é determinar a capacidade de carga atual:Selecione a área total da seção transversal da folha de cobre com base na corrente nominal (por exemplo, 300a) (recomendada: 1,5a/mm² ou 200 mm²) e ajuste para a temperatura ambiente (em um ambiente de 50 graus, aumente a área transversal em 20%).



Em seguida, avalie os requisitos de flexibilidade:Escolha folha de cobre de 0,3 mm (raio de dobra maior ou igual a 3 mm) para fiação estática e folha de cobre de 0,1 mm (raio de dobra maior ou igual a 1 mm) para flexão dinâmica. Finalmente, determine o nível de isolamento: PI de camada única para cenários de baixa tensão (abaixo de 600V) e isolamento de camada dupla + blindagem para cenários de alta tensão (acima de 1000V).



Instalação e manutenção devem aderir ao princípio "Prevenção de danos + inspeção regular":Evite exceder o raio mínimo de curvatura ao dobrar (recomendado para deixar uma margem de 20%) e mantenha o espaçamento fixo menor ou igual a 100 mm para impedir a fadiga da vibração. Use um termômetro infravermelho para detectar pontos quentes a cada seis meses (o aumento da temperatura menor ou igual a 30k). Se alguma anormalidade for encontrada, inspecione prontamente os pontos de contato. Use álcool absoluto ao limpar para evitar arranhar a camada de isolamento com ferramentas nítidas. Para aplicações ao ar livre, é necessária uma jaqueta à prova d'água adicional (IP67) para evitar a infiltração de água da chuva e os curtos circuitos.





Com o desenvolvimento de novas energia e fabricação inteligente, as atualizações tecnológicas de conectores de papel alumínio em estanho para baterias elétricas estão mostrando três direções principais. Em termos de inovação material, a folha de cobre aprimorada por grafeno (com um aumento de 5% na condutividade e um aumento de 30% na força) entrou no estágio de produção piloto e é adequado para novos veículos de energia com uma plataforma de alta tensão de 800V. A camada de isolamento usa Pi nano-composto (com a adição de nanopartículas de Al₂o₃), o que aumenta a resistência à ruptura para 40kV/mm e reduz a espessura em 30%.

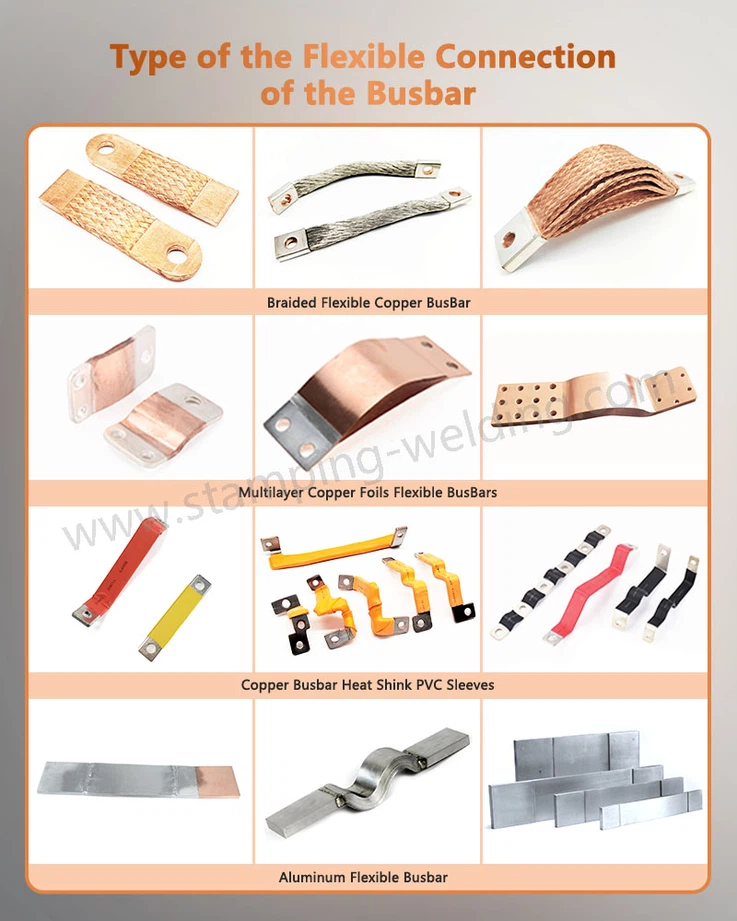

O projeto estrutural está evoluindo para a integração:O barramento integrado (com capacitores e sensores integrados) pode reduzir os pontos de conexão em 80% e reduzir a impedância do sistema em 10%. A estrutura composta flexível-rígida (terminais rígidos nas duas extremidades e uma seção flexível no meio) combina transmissão de alta potência com facilidade de instalação e tem sido amplamente utilizada em armários de combinadores de armazenamento de energia.



A atualização inteligente dos processos de fabricação está se acelerando:A inspeção visual da IA (com precisão de 0,01 mm) alcança 100% de inspeção completa e uma taxa de detecção de defeito de 99,9%. A tecnologia gêmea digital simula a distribuição de temperatura durante o processo de laminação, melhorando a consistência do produto para 99,5%.

A demanda do mercado está experimentando um crescimento explosivo:A adoção generalizada da plataforma de 800V em novos veículos energéticos está gerando um aumento anual de 70% na demanda por barbos de barraca laminada de cobre personalizados de alta tensão; O crescente consumo de energia dos sistemas de armazenamento de energia (maior ou igual a 5mWh) levou a um tamanho de mercado de barramentos acima de 1000As superiores a 1 bilhão de yuan; e a crescente taxa de localização dos robôs industriais está gerando um aumento anual de 40% na demanda porConector de folha de cobrecomponentes.
