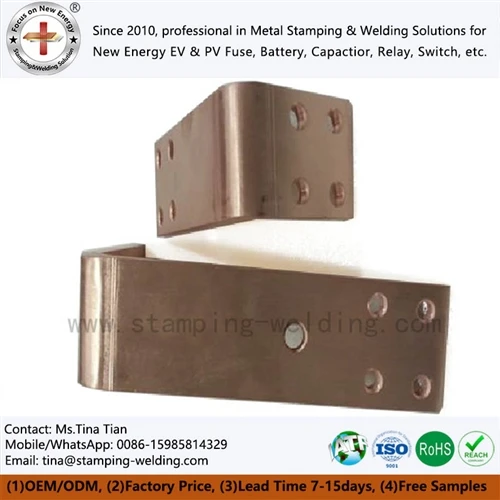

Barramentos de aterramento e distribuição de energia em subestações de transporte ferroviário e tração

Para sistemas de tração ferroviária de 750 V e 1.500 V CC, o barramento deve controlar caminhos de corrente de falha, aumento térmico, forças mecânicas e folga de isolamento ao mesmo tempo. Um barramento de aterramento de trânsito ferroviário não é simplesmente uma tira de cobre: ​​sua seção-transversal, resistência da junta, geometria de montagem, tratamento de superfície e sistema de isolamento devem corresponder ao retorno de tração e à arquitetura de aterramento definida para a instalação. A EN 50122-1 aborda a segurança elétrica, o aterramento e o circuito de retorno para instalações ferroviárias fixas, enquanto a EN 50122-2 aborda os efeitos de correntes parasitas em sistemas de tração CC.







Uma subestação de tração distribui energia CC por meio de condutores de alta-corrente enquanto fornece caminhos controlados para ligação de proteção e corrente de falha. Os barramentos de aterramento e de distribuição de energia têm, portanto, funções elétricas diferentes, mesmo quando são fabricados com tipos de cobre semelhantes.



Para um barramento de aterramento de trânsito ferroviário, a revisão do projeto deve começar com o caminho completo da corrente, e não com a tensão nominal do sistema. O engenheiro deve definir:



Tensão do sistema de 750 V ou 1500 V CC e a coordenação de isolamento aplicável.
Corrente operacional contínua, incluindo redução da temperatura-ambiente.
Corrente de-curto-circuito prospectiva, duração da falha e tempo-de limpeza do dispositivo de proteção.
Seção transversal-de cobre, espaçamento de barramentos e configuração de condutor-paralelo.
Resistência da junta, pré-carga do parafuso e condição-da superfície de contato.
Topologia de aterramento e ligação conforme projeto de instalação de tração.
Distâncias de fuga e folga na tensão operacional máxima.
Espaçamento de suporte mecânico contra forças eletrodinâmicas durante curtos-circuitos.
Proteção contra corrosão para cobre, interfaces revestidas e hardware de montagem.

EN 50122-1 cobre especificamente segurança elétrica, aterramento e circuito de retorno para instalações ferroviárias fixas. Para sistemas de tração CC, o controle de correntes parasitas também requer consideração sob EN 50122-2.





Para aplicações de tração{0}}de alta corrente, o cobre puro C1100 é frequentemente selecionado onde a condutividade elétrica e o desempenho térmico dominam a decisão do material. Uma meta de condutividade comumente especificada para cobre de alta{3}condutividade é 100% IACS.



A temperatura real do barramento, entretanto, não é determinada apenas pela condutividade. A resistência da junta, a pressão de contato, a condição da superfície, a geometria do condutor e a dissipação de calor podem se tornar as variáveis ​​dominantes.



Variável de projeto	Consideração de engenharia	Controle de produção típico
Cobre C1100	Alta condutividade elétrica	Certificado de material e verificação de grau
Área de seção-transversal	Determina a densidade de corrente e o aumento térmico	Desenhar-dimensões controladas
Resistência articular	Influencia o aquecimento localizado	Inspeção de resistência-de contato
Planicidade do barramento	Afeta o suporte e o contato conjunto	Medição de planicidade
Posição do furo	Controla o alinhamento da montagem	CMM/inspeção óptica
Tratamento de superfície	Controla a corrosão e a estabilidade da interface	Inspeção de espessura de revestimento/revestimento
Condição da borda	Evita danos ao isolamento	Rebarbação e inspeção visual



Para barras de cobre grandes, um pequeno erro dimensional pode acumular-se em vários pontos de conexão. O passo do furo, o ângulo de curvatura, a largura da ranhura e os pontos de referência de montagem devem, portanto, ser controlados a partir do mesmo sistema de referência.







Um barramento pode satisfazer seu requisito de corrente-contínua e ainda assim falhar durante um curto-circuito. A força eletromagnética entre condutores paralelos aumenta rapidamente com a corrente de falta, tornando o espaçamento do suporte, a orientação do condutor e a resistência do fixador parte do projeto elétrico.



Para um arranjo simplificado de condutores-paralelos, a força eletromagnética é aproximadamente proporcional ao produto das correntes instantâneas:



onde I representa a corrente e d representa o espaçamento dos condutores.



O projeto real do-curto-circuito deve usar a corrente de falta prospectiva-específica do sistema, a forma de onda, a geometria do condutor e o tempo de liberação da proteção. Uma falha de 25 kA e uma falha de 50 kA não podem ser tratadas como um simples-problema de projeto mecânico porque o pico de corrente assimétrica pode exceder o valor RMS de curto-circuito.



Por esta razão, o desenho do barramento deve definir:

Espaçamento entre suportes em mm.
Espessura e largura do cobre em mm.
Corrente-de curto-circuito em kA RMS.
Corrente suportável de pico quando especificado.
Duração da falha em ms.
Grau do fixador e torque de aperto.
Material de suporte isolante e classificação mecânica.
Condutor mínimo-para-condutor e condutor-para-distância ao solo.





A tecnologia de conexão determina a resistência local e a distribuição térmica.



Método de adesão	Aplicação principal	Controle de engenharia	Risco principal
Junta aparafusada	Conexões de subestação removíveis	Torque e pressão de contato	Aumento da resistência articular
Soldagem por resistência	União repetitiva de componentes de cobre	Corrente, força e tempo de soldagem	Deformação-afetada pelo calor
Brasagem de prata de resistência	Conjunto de cobre/contato	Temperatura de brasagem e controle de enchimento	Umedecimento incompleto
Soldagem a laser	Conjuntos compactos de Cu-para-Cu ou Cu-Al	Potência do feixe, velocidade e posição focal	Variação de porosidade/penetração
Soldagem por difusão molecular	Interfaces laminadas de alta-integridade	Pressão, temperatura e preparação de superfície	Contaminação de interface



Para barramentos de cobre, a junta deve ser avaliada como uma interface elétrica e não simplesmente como uma conexão mecânica. Mapeamento de resistência de contato, imagens térmicas sob corrente representativa e exame metalográfico podem identificar aquecimento localizado que pode não ser visível durante a inspeção dimensional.



Solicite avaliação e orçamento gratuitos do DFM





O parâmetro crítico de projeto para um barramento de tração não é simplesmente sua ampacidade nominal. Um desenho de produção deve definir como o condutor se comporta durante a operação normal e durante um evento de falha.



Corrente de falha de 25–50 kA e carga eletrodinâmica

Durante um curto-circuito, condutores adjacentes sofrem forças eletromagnéticas atrativas ou repulsivas dependendo da direção da corrente. Essas forças são transferidas diretamente para os suportes isolantes, parafusos de montagem e curvas de cobre.



Uma revisão prática do projeto do barramento deve, portanto, examinar toda a cadeia de carga:

Condutor de cobre → ponto de conexão → fixador → suporte isolante → estrutura do gabinete/subestação

Se o sistema de suporte for demasiado flexível, o cobre poderá mover-se o suficiente para reduzir a folga do isolamento. Se o barramento estiver rigidamente restringido sem o alívio de tensão adequado, a expansão térmica poderá transferir força excessiva para os pontos de conexão.



Para montagens-de alta corrente, as seguintes características dimensionais devem ser controladas:



Parâmetro	Exemplo de controle de engenharia
Espessura do cobre	Desenho-específico, normalmente controle de nível-mm
Largura do barramento	Desenho-específico
Diâmetro do furo	±0,05 mm ou requisito de desenho
Passo do furo	±0,05–0,10 mm dependendo da montagem
Ângulo de curvatura	±1 grau ou requisito de desenho
Planicidade	Desenho-específico
Altura da rebarba	Controlado após a estampagem
Espessura do revestimento	Especificação-dependente
Resistência articular	Valor de aceitação-específico do projeto



Os valores acima são exemplos de controle-de produção, e não limites universais de aceitação ferroviária. A especificação final deverá seguir o cálculo do sistema-de tração e o desenho do cliente.





A seleção do material deve seguir a função elétrica e mecânica de cada componente.



Propriedade	C1100 Cobre Puro	C2680 Latão
Condutividade elétrica	Alto; comumente especificado até 100% IACS	Significativamente menor que o cobre puro
Vantagem primária	Transporte de corrente e condução térmica	Resistência mecânica e conformabilidade
Função típica do barramento	Condutor de energia principal	Hardware/componente auxiliar formado
Aquecimento por resistência	Inferior para seção transversal-equivalente	Mais alto
Comportamento de estampagem	Requer controle de processo para seções espessas	Geralmente favorável
Distribuição-de alta corrente	Preferido onde a baixa resistência domina	Geralmente não é a primeira escolha
Tratamento de superfície	Estanho/níquel/prata dependendo da interface	Estanho/níquel/outro acabamento especificado



Um barramento C1100 pode ser estampado mecanicamente, usinado CNC, dobrado, perfurado ou processado a laser. Para produção de alto-volume, a estampagem progressiva e a conformação automatizada podem reduzir a variação dimensional quando a geometria é adequada para um processo-baseado em matriz.



Estampagem Progressiva e Inspeção CMM em ±0,01 mm

Barramentos complexos de aterramento e distribuição-de energia podem combinar:

Furos perfurantes.
Entalhes e slots.
Curvas formadas.
Recursos em relevo.
Entre em contato com os dedos.
Referências de montagem.
Zonas-de tratamento de superfície.



Para geometrias repetitivas, a estampagem progressiva pode integrar operações de perfuração e conformação. As características críticas devem então ser verificadas usando inspeção CMM ou medidores dedicados.



Uma tolerância de ±0,01 mm só deve ser especificada quando a interface funcional assim o exigir. A aplicação de tolerâncias ultra{2}}estritas a cada recurso aumenta o custo do ferramental sem necessariamente melhorar o desempenho elétrico.



O plano de inspeção deve classificar as dimensões em:

Dimensões CTQ - afetando diretamente a montagem elétrica ou mecânica.
Dimensões da interface - correspondentes a terminais, isoladores ou fixadores.
Dimensões de referência - controlando a montagem downstream.
Dimensões não{0}}funcionais - controladas para desenho, mas não exigindo precisão excessiva.

Essa abordagem alinha a inspeção de fabricação com o risco real de montagem.





Para aplicações ferroviárias, a seleção do isolamento não pode ser separada do desempenho contra incêndio. A listagem atual do BSI identifica a BS EN 45545-2:2020+A1:2023 como a versão atual para requisitos de comportamento ao fogo de materiais e componentes usados ​​em veículos ferroviários. A norma estabelece requisitos de reação-ao fogo de acordo com os níveis de perigo e conjuntos de requisitos aplicáveis.



Para quadros elétricos, equipamentos de tração e conjuntos de barramentos isolados, a especificação pode combinar:

Isolamento-retardador de chama.
Baixo desempenho de fumaça.
Requisitos de material-livre de halogênio quando especificado.
Rigidez dielétrica.
Distância de fuga.
Distância de folga.
Resistência à temperatura.
Resistência ao rastreamento.
Retenção mecânica.

A frase "isento-de halogênio" não deve ser tratada como equivalente à conformidade com EN 45545. A EN 45545-2 é uma estrutura de classificação e teste, e o conjunto de requisitos aplicável depende da aplicação ferroviária, da categoria do veículo e do nível de perigo.



Avaliação de desempenho contra incêndio UL 94 V-0 e EN 45545

UL 94 V-0 e EN 45545-2 abordam diferentes estruturas de conformidade. Um material com classificação UL 94 V-0 não deve ser automaticamente representado como compatível com EN 45545.



Exigência	UL 94 V-0	EN 45545-2
Escopo primário	Classificação de inflamabilidade de plásticos	Comportamento de incêndio em veículos ferroviários
Aplicativo	Inflamabilidade-no nível do material	Requisitos de materiais/componentes específicos-de ferrovias
Avaliação de fumaça	Não é equivalente à classificação ferroviária	Incluído nos requisitos aplicáveis
Toxicidade	Não é um substituto direto	Relevante para conjuntos de requisitos aplicáveis
Nível de perigo ferroviário	Não definido	Definido através da estrutura EN 45545
Uso de compras	Triagem de materiais	Especificação de conformidade ferroviária



Para um conjunto de barramento de tração, a especificação de isolamento deve, portanto, identificar o material exato, a espessura, a aplicação, o relatório de teste e o conjunto de requisitos aplicáveis ​​da norma EN 45545, em vez de depender de uma descrição genérica de "retardador-de chama".



Epoxy Powder Coating and >15 kV/mm de resistência dielétrica

O revestimento em pó epóxi pode fornecer uma camada isolante durável em componentes metálicos quando a espessura do revestimento, a preparação da superfície e a cura são controladas.



As variáveis ​​de engenharia relevantes incluem:

Espessura do revestimento em µm.
Limpeza do substrato.
Rugosidade superficial.
Temperatura de cura.
Tempo de cura.
Adesão.
Resistência à ruptura dielétrica.
Cobertura de borda.
Furos e metal exposto.
Ciclagem térmica-de longo prazo.



A specified dielectric breakdown value such as >15 kV/mm deve ser tratado como uma especificação de material ou sistema que deve ser verificada de acordo com o método de teste aplicável. Não deve ser apresentado como um requisito universal EN 45545.







Barramentos pré-perfurados reduzem o trabalho de instalação e fornecem locais de conexão repetíveis para gabinetes de tração, painéis de distribuição CC e conjuntos de distribuição de energia. O padrão de furos deve ser projetado junto com a geometria do suporte isolante, em vez de adicionado após a conclusão do projeto do condutor.



Geometria do barramento C1100 pré-perfurado e posição do furo de ±0,05 mm

Uma barra de cobre de subestação de tração pré-perfurada normalmente inclui furos de montagem, furos de terminal, slots ou aberturas de conexão.

A relação crítica é:



Padrão de furo → posição do suporte → posição do terminal → referência do gabinete

Se estas quatro referências não forem controladas a partir do mesmo sistema de referência, as tolerâncias de instalação podem acumular-se.

Para montagem automatizada ou semi{0}}automática, a posição do furo pode ser controlada por:

Matriz de estampagem progressiva.
Perfuração CNC.
Corte a laser.
Usinagem CNC.
Dispositivo de perfuração dedicado.

A inspeção CMM é apropriada para a verificação do primeiro-artigo de barramentos tri-dimensionais complexos, especialmente onde as curvas alteram a posição espacial dos furos de montagem.



Suportes isolantes a 1500 Vcc e folga controlada

Os suportes isolantes desempenham três funções:

Mantenha a posição do condutor.
Resista ao movimento eletrodinâmico durante falhas.
Mantenha a separação elétrica sob condições normais e anormais.



Para uma montagem de 1500 Vcc, as distâncias de folga e de fuga necessárias não podem ser atribuídas apenas com base na tensão. Eles dependem do sistema de isolamento, das condições de poluição, das características do material, da altitude, da categoria de sobretensão e dos padrões ferroviários/elétricos aplicáveis.



O desenho deve, portanto, definir as distâncias mínimas exigidas, em vez de permitir que o fornecedor as selecione arbitrariamente.



Conjunto de interconexão Metro Power com recursos de montagem integrados



Um conjunto de interconexão Metro Power pode combinar:

Barramento de cobre C1100.
Seções de barramento laminado.
Interfaces-estanhadas ou{1}}banhadas a níquel.
Suportes isolantes.
Orifícios de montagem pré{0}}perfurados.
Terminais aparafusados.
Subcomponentes-soldados a laser.
Isolamento em pó epóxi.
Marcas de identificação.



Para equipamentos ferroviários-de alto volume, a integração desses recursos em uma montagem controlada pode reduzir o número de componentes soltos e melhorar a repetibilidade da instalação.



Solicite avaliação e orçamento gratuitos do DFM







Embora os projetos ferroviários não sejam automaticamente regidos pela IATF 16949, um sistema de controle de fabricação-de nível automotivo pode fornecer uma estrutura útil para disciplina de processo, rastreabilidade e controle dimensional quando o fornecedor também atende clientes industriais e de veículos elétricos.



Para um barramento de aterramento de trânsito ferroviário de produção, o pacote de qualidade pode incluir:

Certificado de materiais.
Documentação RoHS/REACH quando especificado.
Inspeção do primeiro artigo.
Relatório dimensional do CMM.
Relatório de espessura de chapeamento.
Medição de resistência elétrica.
Medição da espessura do revestimento.
Teste de resistência dielétrica.
Teste de adesão para revestimento em pó.
Registros de parâmetros de soldagem.
Seção transversal-metalográfica para juntas soldadas.
Documentação PPAP Nível 3 quando exigido contratualmente.

Inspeção CMM ±0,01 mm e rastreabilidade CTQ

Características críticas-para{1}}a qualidade devem ser conectadas diretamente ao plano de inspeção.



CTQ	Método de medição	Finalidade de controle típica
Posição do furo	CMM/sistema óptico	Alinhamento de montagem
Grossura	Micrômetro/medidor de espessura	Capacidade atual e ajuste
Planicidade	CMM/placa de superfície	Contato de suporte
Ângulo de curvatura	CMM / medidor de ângulo	Liberação do gabinete
Espessura do revestimento	XRF	Interface de corrosão/contato
Resistência de contato	Medição-de quatro fios	Perda elétrica
Espessura do revestimento	Medidor de corrente-parasita	Consistência de isolamento
Resistência dielétrica	Olá-testador	Isolamento elétrico
Penetração de solda	Metalografia/seccionamento	Integridade articular



Para conexões-de alta corrente, a inspeção elétrica não deve ser substituída pela inspeção dimensional. Um barramento pode atender a todas as dimensões do desenho e ainda apresentar resistência de interface excessiva.



Documentação PPAP Nível 3 para Produção OEM

Quando um cliente exigir PPAP Nível 3, o envio poderá incluir:



Registros de projeto.
Documentação de mudança de engenharia.
Diagrama de fluxo do processo.
PFMEA.
Plano de controle.
Estudos MSA quando aplicável.
Resultados dimensionais.
Resultados de testes de material e desempenho.
Dados iniciais de capacidade do processo.
Documentação laboratorial qualificada.
Amostra de peças de produção.
Garantia de envio de peça.



O conteúdo exato da submissão deverá seguir o manual de PPAP e os requisitos contratuais do cliente.





Uma sequência prática de desenvolvimento para barramentos customizados é:



Revisão de desenhos 2D/3D → análise DFM → confirmação de material → protótipo/amostra T1 → validação dimensional → testes elétricos → liberação de ferramentas → produção piloto → PPAP → produção em massa



Para um barramento estampado, a revisão do DFM deve identificar:

Raio mínimo de curvatura.
Direção do grão quando aplicável.
Direção da rebarba.
Sequência de perfuração.
Acesso à ferramenta.
Proporção de sucata.
Formando interferência.
Requisitos de chapeamento.
Deformação pós{0}}processamento.



Para conjuntos soldados, a revisão deve identificar adicionalmente o acesso à solda, a entrada de calor, o método de fixação, a sobreposição da junta, a condição da superfície e o método de inspeção.



O objetivo não é simplesmente produzir uma barra de cobre. É estabelecer um processo de fabricação repetível no qual as características elétricas, mecânicas e de isolamento permaneçam dentro das especificações acordadas desde amostras T1 até a produção em série.



ISO 14001 e fabricação controlada de cobre

O processamento do cobre também requer controle da utilização do material, tratamento químico, águas residuais, processos de revestimento e resíduos de produção.



Onde for necessário um sistema de gestão ambiental, a ISO 14001 pode fornecer a estrutura de gestão para estas atividades de produção.



Para equipes de compras, a documentação ambiental deve ser separada das evidências de{0}desempenho do produto. A certificação ISO 14001 não prova por si só a condutividade do cobre, a rigidez dielétrica ou a classificação de incêndio ferroviário.



Lista de verificação de especificações de engenharia para barramentos de tração de 750 V/1500 V CC

Antes de liberar um pedido de compra de um barramento de aterramento de trânsito ferroviário ou barra de cobre de subestação de tração, o pacote de engenharia deve definir:



Tensão do sistema: 750V DC / 1500V DC.
Corrente contínua: A.
Corrente potencial de-curto-circuito: kA RMS.
Corrente de pico-de curto-circuito: kA, quando aplicável.
Duração da falha: ms.
Grau de cobre: ​​C1100/equivalente especificado.
Condutividade: meta como 100% IACS, quando aplicável.
Seção-transversal: largura x espessura.
Padrão de furo: dado-controlado.
Geometria da dobra: ângulo e raio.
Tratamento de superfície: estanho/níquel/prata/cobre nu.
Isolamento: pó epóxi/isolamento moldado/outro sistema especificado.
Requisito dielétrico: específico-do projeto, com método de teste.
Requisito de incêndio: conjunto de requisitos EN 45545 aplicável.
Escoamento e folga: valores calculados do projeto.
Espaçamento de suporte: baseado na carga mecânica de-curto-circuito.
Inspeção: CMM, testes de resistência elétrica, revestimento e dielétricos.
Documentação: FAI/PPAP Nível 3 quando necessário.
Rastreabilidade: lote de material, lote de produção e registros de inspeção.



A especificação de aquisição mais confiável conecta cada requisito a uma característica mensurável, um método de inspeção e um critério de aceitação. Isso evita que termos como "alta condutividade", "resistente ao fogo" ou "serviço-pesado" substituam os limites de engenharia.





Quais documentos normalmente são necessários para a produção de barramentos de tração PPAP Nível 3?

O PPAP Nível 3 normalmente requer registros de projeto, fluxo de processo, PFMEA, plano de controle, resultados dimensionais, registros de testes de material/desempenho, MSA quando aplicável, peças de amostra e PSW. Os requisitos de PPAP específicos-do cliente têm precedência.



Quanto tempo leva um protótipo T1 para um barramento de cobre C1100 personalizado?

O tempo T1 depende da geometria, dos requisitos de ferramentas e do tratamento de superfície. Protótipos simples-cortados a laser ou CNC podem ser produzidos sem uma matriz progressiva, enquanto barramentos estampados complexos exigem o desenvolvimento de ferramentas antes que peças T1 representativas estejam disponíveis.



Como ébarramento de cobreespessura do revestimento verificada durante a produção?

A espessura do revestimento de estanho, níquel ou prata pode ser verificada usando XRF ou outro método validado de-espessura de revestimento. Os locais de medição devem incluir áreas de contato funcionais e superfícies de produção representativas, com limites de aceitação definidos no desenho ou especificação de compra.
